项目背景:
南昌铁路局客票系统的应用系统环境包括中心系统和车站系统,两个系统之间相距约10公里,利用EMC的Symmetrix存储设备进行双向的实时磁盘数据复制,也就是说,中心的存储系统除了存放本地使用的数据外,还存放着与车站系统数据完全一致的实时备份;同样,车站的存储系统除了存放本地使用的数据外,还存放着与中心系统数据完全一致的实时备份。当任何一个系统发生灾难性事故,导致业务中断,都可以利用远程备份的数据进行恢复。
解决方案:
南昌客票中心的应用环境包含EMC Symmetrix 8230,IBM p660服务器,Brocade 2800光纤交换机和Compaq DS20服务器。其中两台IBM p660组成高可用性集群系统,通过光纤交换机形成的冗余的双光纤网络连接到Symmetrix 8230。而Compaq DS20既可以充当车站系统的模拟环境,也可以在车站系统完全崩溃时,接管车站系统的应用。南昌车站的应用环境包含Symmetrix 8530,Compaq ES40服务器,Brocade 2800光纤交换机和IBM p610服务器。其中两台Compaq ES40组成高可用性集群系统,通过光纤交换机形成的冗余的双光纤网络连接到Symmetrix 8530。而IBM p610既可以充当中心系统的模拟环境,也可以在中心系统完全崩溃时,接管中心系统的应用。南昌客票中心和南昌车站之间的光纤交换机通过铁通提供的光纤光纤网络连接到一起,为SRDF提供了两条数据链路。

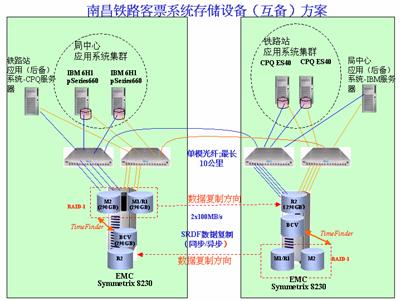

由于每一套Symmetrix 8X30既提供了本地的存储,也为对方提供了远程灾备的功能,因此大大节省了投资。这是国内非常成熟的SRDF案例,代表了当前国内灾难备份的最高水平。如下图所示:

方案特点:
利用EMC的SRDF软件,可以实现中心与车站之间的磁盘数据级的实时相互远程灾备。由于远程镜像是通过存储内部实现的,因此不会对主机的处理能力造成影响,并具有良好的性能与可移植性。还可以将SRDF与Timefinder软件结合起来,对远程的镜像产生快照,从而提供更加灵活的在线灾难恢复和数据可用性方案。SRDF远程热备份软件可以保证本地产生的数据以最短的时间传递到远处备份节点上。当采用同步复制的模式时,在网络可靠的情况下,备份节点和生产节点的数据将时刻保持一致。当生产节点的整体系统(包括主机服务器、存储设备、电源等等)崩溃时,备份节点能够在最短的时间内接替主生产节点工作。
